สะพานที่ถูกวางอย่างรวดเร็ว

Rapidly Emplaced Bridge เป็นระบบสนับสนุนเหตุฉุกเฉินทางน้ำแบบบูรณาการที่พัฒนาขึ้นสำหรับสถานการณ์ที่โครงสร้างพื้นฐานการขนส่งแบบเดิมไม่สามารถตอบสนองข้อกำหนดการปฏิบัติงานเร่งด่วนได้

ภัยพิบัติจากน้ำท่วม สะพานพัง การหยุดชะงักของถนน และโครงการวิศวกรรมระยะไกล มักต้องการโซลูชันการข้ามน้ำชั่วคราวที่สามารถใช้งานได้อย่างรวดเร็วและดำเนินการได้อย่างน่าเชื่อถือ แตกต่างจากสะพานลอยทั่วไปที่ต้องอาศัยเรือลากจูง เครน และทีมงานติดตั้งขนาดใหญ่ ระบบนี้รวมฟังก์ชันการขับเคลื่อน การวางตำแหน่ง การเชื่อมต่อ และการรับน้ำหนักเข้าไว้ในแต่ละโมดูลที่เป็นอิสระ

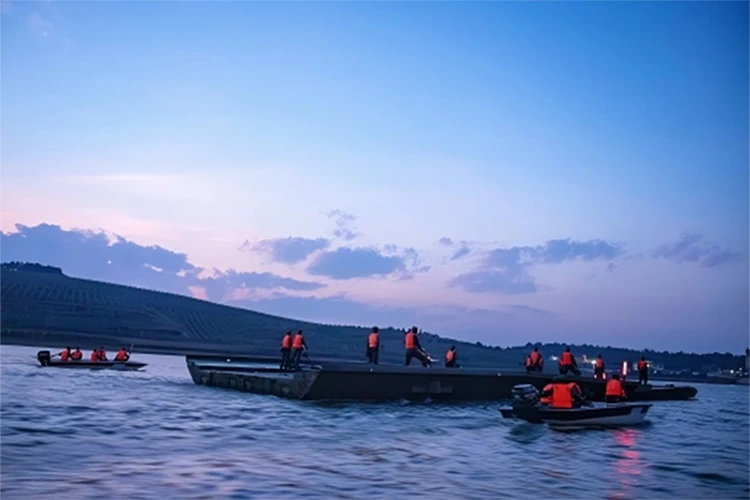

สะพานแห่งนี้สร้างขึ้นโดยใช้โมดูลโป๊ะขับเคลื่อนในตัวขนาด 10 เมตรที่ได้มาตรฐาน สามารถเชื่อมต่อหลายยูนิตได้ตามระยะการข้ามและความต้องการในการปฏิบัติงาน ทำให้เกิดโครงสร้างสะพานลอยตั้งแต่ร่องน้ำเล็กไปจนถึงทางน้ำขนาดใหญ่ที่มีความยาวเกิน 100 เมตร

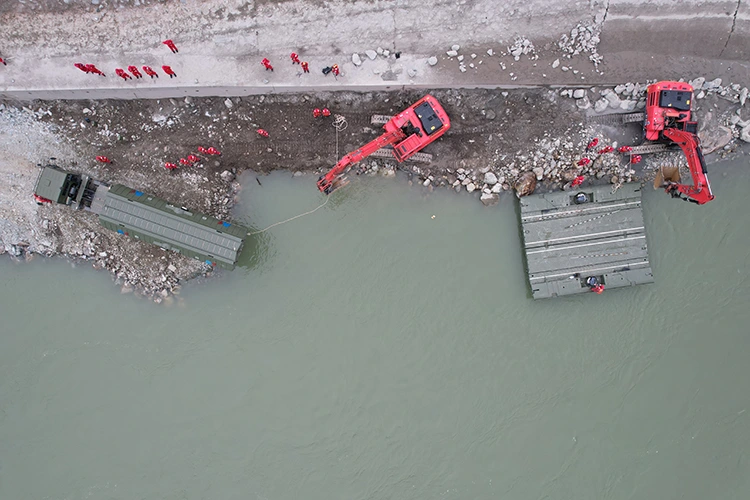

แต่ละโมดูลมีความสามารถในการนำทางโดยอิสระ ทำให้สามารถเคลื่อนที่ไปยังพื้นที่ใช้งานที่กำหนดได้โดยตรง หลังจากวางตำแหน่งแล้ว โมดูลจะถูกจัดตำแหน่งและล็อคผ่านระบบเชื่อมต่อแบบรวมเพื่อสร้างสะพานลอยที่มั่นคง

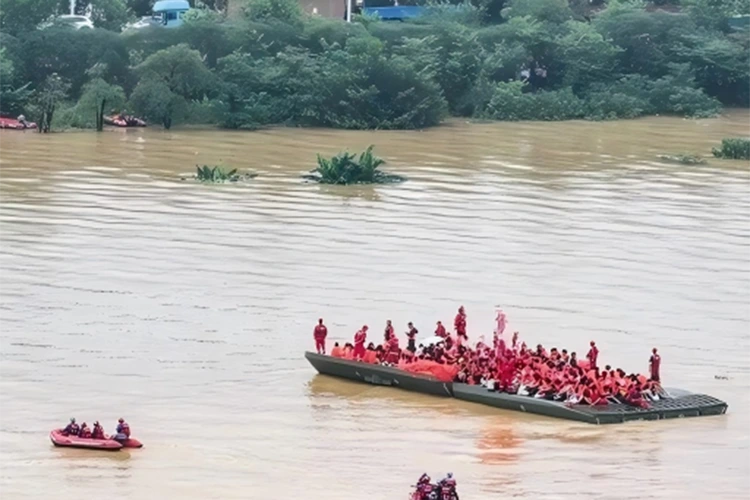

เมื่อไม่จำเป็นต้องใช้โครงสร้างสะพานที่สมบูรณ์ โมดูลขับเคลื่อนแต่ละโมดูลยังสามารถทำงานเป็นหน่วยเรือข้ามฟากสำหรับขนส่งบุคลากร อุปกรณ์กู้ภัย ยานพาหนะ และวัสดุฉุกเฉิน

คุณสมบัติที่สำคัญ

1. การออกแบบโป๊ะโมดูลาร์ที่ได้มาตรฐาน

โครงสร้างแบบโมดูลาร์ให้ประโยชน์ในทางปฏิบัติหลายประการ:

· การกำหนดค่าที่ยืดหยุ่นตั้งแต่ 10 ม. ถึง 100 ม.+

· การขนส่งและการจัดเก็บที่ง่ายขึ้น

· การประกอบภาคสนามเร็วขึ้น

· บำรุงรักษาและเปลี่ยนได้ง่ายขึ้น

· ความจุที่ขยายได้สำหรับข้อกำหนดในอนาคต

การออกแบบนี้ช่วยให้องค์กรฉุกเฉินและผู้รับเหมาทางวิศวกรรมสามารถเตรียมอุปกรณ์ที่สามารถปรับให้เข้ากับสภาพแวดล้อมการทำงานที่แตกต่างกันได้

2. ระบบนำทางขับเคลื่อนด้วยตนเองอิสระ

การออกแบบที่ขับเคลื่อนด้วยตัวเองได้รับการปรับปรุง:

· ความเร็วในการปรับใช้

· ความแม่นยำของตำแหน่ง

· ความยืดหยุ่นในการปฏิบัติงาน

· ประสิทธิภาพการตอบสนอง

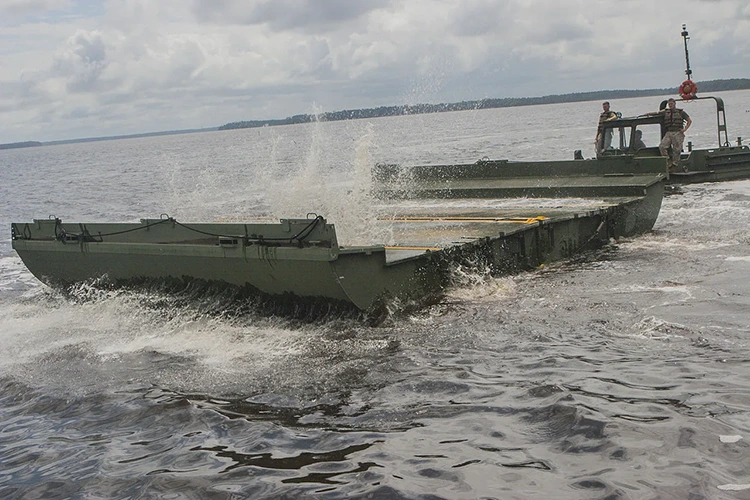

เมื่อไม่จำเป็นต้องสร้างสะพาน แต่ละโมดูลสามารถทำงานต่อได้อย่างอิสระเป็นแพลตฟอร์มเรือข้ามฟากที่ขับเคลื่อนด้วยพลังงาน

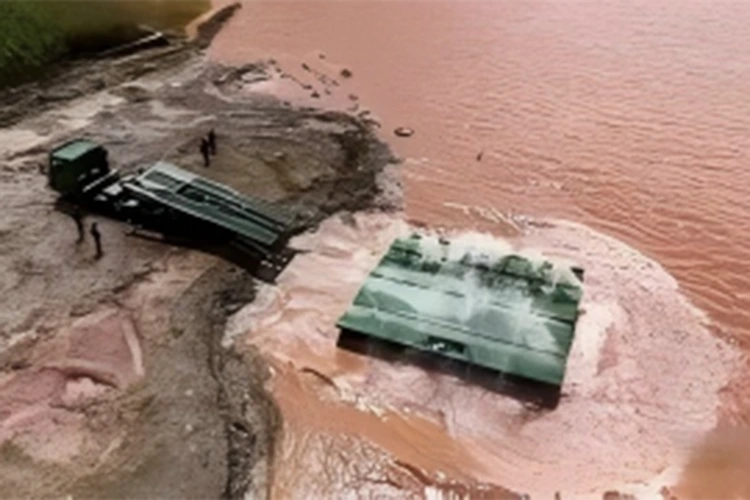

3. การปรับใช้อย่างรวดเร็วสำหรับการปฏิบัติการฉุกเฉิน

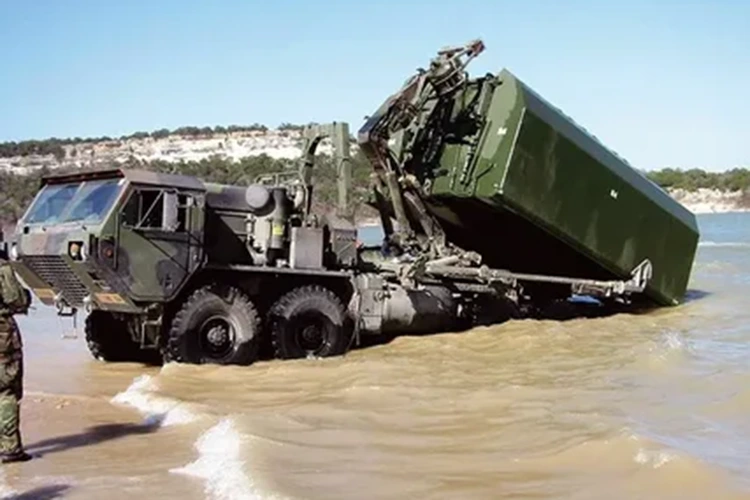

สถานการณ์ฉุกเฉินจำเป็นต้องมีอุปกรณ์ที่สามารถขนส่งและติดตั้งได้อย่างรวดเร็ว

โดยทั่วไปการกำหนดค่าสะพานมาตรฐาน 60 เมตรสามารถใช้งานได้ภายใน 10–15 นาที ภายใต้สภาพการทำงานที่เหมาะสม

ความสามารถในการตอบสนองที่รวดเร็วนี้ทำให้ระบบเหมาะสำหรับ:

· ปฏิบัติการช่วยเหลือน้ำท่วม

· การกู้คืนการขนส่งฉุกเฉิน

· โลจิสติกส์การบรรเทาสาธารณภัย

· การฟื้นฟูโครงสร้างพื้นฐานชั่วคราว

4. ความสามารถในการรับน้ำหนักบรรทุกหนัก

ระบบบริดจ์ได้รับการออกแบบด้วยกรอบโครงสร้างที่มีความแข็งแรงสูง ซึ่งกระจายโหลดไปยังโมดูลที่เชื่อมต่อกัน ในขณะที่ยังคงรักษาเสถียรภาพของดาดฟ้า

โครงสร้างสะพานมาตรฐาน 60 เมตรให้:

· พิกัดความสามารถในการรับน้ำหนัก:60 ตัน

· ความสามารถในการข้ามอุปกรณ์หนัก

· ประสิทธิภาพการขนส่งยานพาหนะที่มั่นคง

ในระหว่างการทดสอบโครงสร้าง การเสียรูปของพื้นสะพานสูงสุดภายใต้น้ำหนักบรรทุกเต็มจะถูกควบคุมภายใน 12 มม. โดยไม่มีการเปลี่ยนรูปถาวรหลังจากการขนถ่าย

ประสิทธิภาพการบรรทุกที่เชื่อถือได้นี้รองรับการใช้งานที่ต้องการการขนส่งอุปกรณ์กู้ภัยหนักและอุปกรณ์ทางวิศวกรรมอย่างต่อเนื่อง

5. การปรับตัวให้เข้ากับสภาพแวดล้อมทางน้ำที่ซับซ้อน

การดำเนินการฉุกเฉินมักเกิดขึ้นภายใต้สภาวะแวดล้อมที่ไม่สามารถคาดเดาได้

Rapidly Emplaced Bridge ได้รับการออกแบบมาเพื่อใช้งานใน:

· แม่น้ำ

· ทะเลสาบ

· อ่างเก็บน้ำ

· ช่องน้ำท่วม

· น้ำตื้นชายฝั่ง

ระบบรองรับอุณหภูมิการทำงานตั้งแต่:

-30°ซ ถึง +55°ซ

การทดสอบประสิทธิภาพยืนยันการทำงานที่เสถียรภายใต้:

· ความเร็วกระแสน้ำสูงสุด 2.8 ม./วินาที

· ความต้านทานระยะสั้นสูงถึง 3.0 ม./วินาที

· สภาพลมสูงถึง Force 6

· ความสูงของคลื่นประมาณ 0.5 ม

ระบบปรับบัลลาสต์อัจฉริยะช่วยชดเชยการเปลี่ยนแปลงระดับน้ำ ปรับปรุงเสถียรภาพในระหว่างสภาพการทำงานที่เปลี่ยนแปลง

6. โหมดการทำงานแบบคู่

ระบบบริดจ์มีโหมดการทำงานสองโหมดภายในแพลตฟอร์มเดียว

โหมดสะพานลอย

สามารถเชื่อมต่อหลายโมดูลเพื่อสร้างสะพานลอยชั่วคราวสำหรับ:

· การขนส่งยานพาหนะ

· การเคลื่อนไหวของบุคลากร

· การโอนย้ายอุปกรณ์

· โลจิสติกส์ฉุกเฉิน

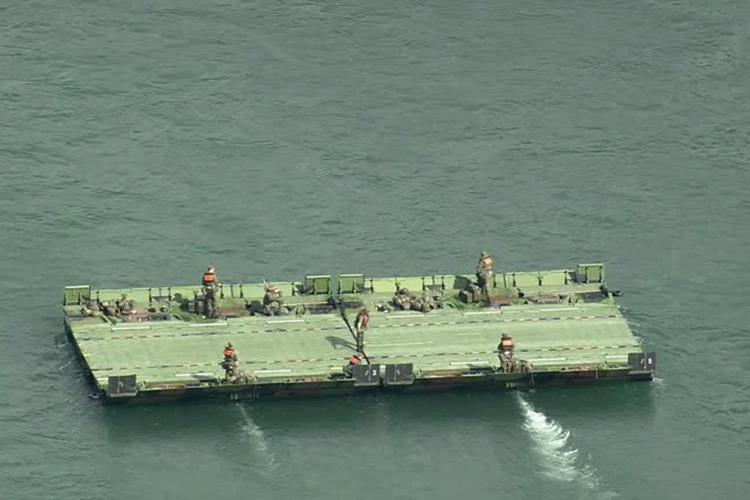

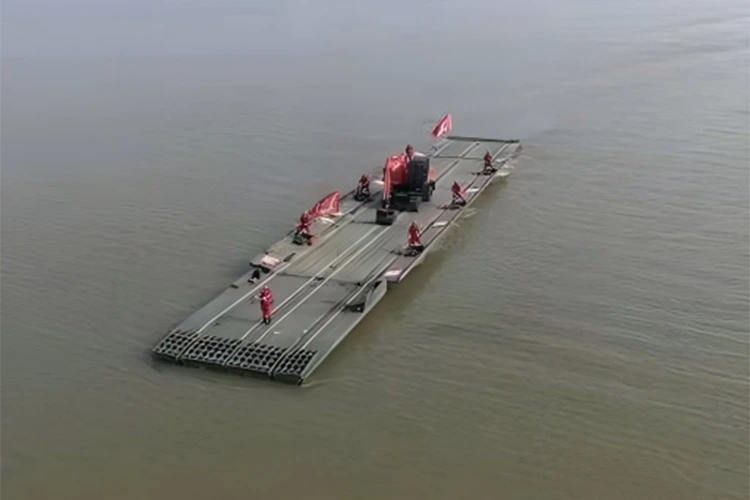

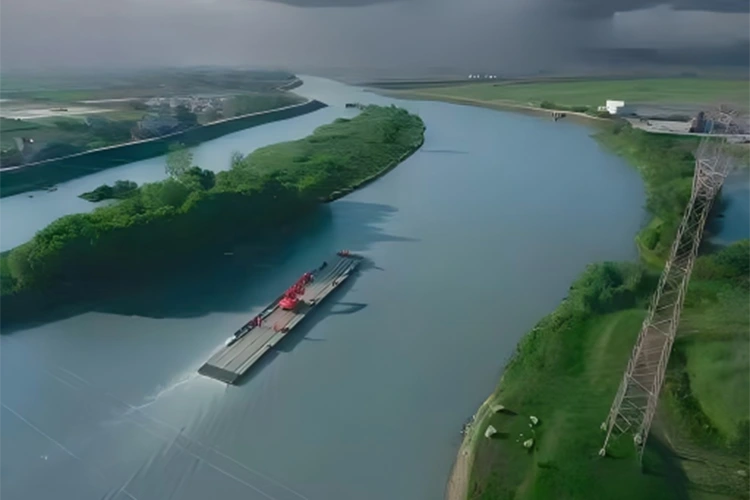

โหมดเรือเฟอร์รี่ขับเคลื่อน

โมดูลขับเคลื่อนแต่ละโมดูลสามารถทำงานได้อย่างอิสระสำหรับ:

· การข้ามแม่น้ำ

· การขนส่งกู้ภัย

· การจัดส่งพัสดุในพื้นที่ห่างไกล

การออกแบบสองฟังก์ชันนี้ช่วยปรับปรุงการใช้อุปกรณ์และช่วยให้ผู้ปฏิบัติงานเลือกวิธีการที่เหมาะสมที่สุดตามสภาพของไซต์งาน

การทดสอบประสิทธิภาพทางเทคนิคและความน่าเชื่อถือ

การทดสอบความแข็งแรงของโครงสร้างและการรับน้ำหนัก

โครงสร้างสะพานโมดูลาร์มาตรฐานขนาด 60 เมตรได้รับการทดสอบภายใต้น้ำหนักบรรทุกพิกัด 60 ตัน เพื่อประเมินความเสถียรของโครงสร้างระหว่างการขนส่งงานหนัก

ในระหว่างการทำงานแบบเต็มพิกัด การเสียรูปแนวตั้งสูงสุดของดาดฟ้าสะพานยังคงอยู่ที่ 12 มม. และไม่มีการเสียรูปถาวรหลังจากการขนถ่าย

ระบบล็อคแบบโมดูลาร์ผ่านการทดสอบการเชื่อมต่อซ้ำแล้วซ้ำอีกโดยไม่เกิดการคลายหรือความเสียหายของโครงสร้าง ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในระหว่างรอบการใช้งานหลายรอบ

ปัจจัยด้านความปลอดภัยในการป้องกันการพลิกคว่ำที่≥1.6 ให้ความเสถียรเพิ่มเติมภายใต้ภาระหนักและการกระแทกจากคลื่นด้านข้าง

ผลการทดสอบเหล่านี้แสดงให้เห็นถึงความสามารถของสะพานในการรองรับรถกู้ภัย เครื่องจักรทางวิศวกรรม และข้อกำหนดด้านการขนส่งฉุกเฉิน

การทดสอบการทำงานและความทนทานอย่างต่อเนื่อง

อุปกรณ์ฉุกเฉินจะต้องยังคงใช้งานได้ในระหว่างภารกิจช่วยเหลือและฟื้นฟูที่ขยายเวลาออกไป

ระบบบริดจ์เสร็จสมบูรณ์สำเร็จแล้ว:

· การทดสอบการทำงานเต็มโหลดอย่างต่อเนื่องเป็นเวลา 72 ชั่วโมง

· มีรอบการประกอบและการรื้อถอนมากกว่า 1,000 รอบ

· การทดสอบที่อุณหภูมิสูงและอุณหภูมิต่ำ

· การทดสอบสภาพแวดล้อมฝนและคลื่นลม

ตลอดการประเมินเหล่านี้ ระบบขับเคลื่อน ระบบไฮดรอลิก และระบบควบคุมอิเล็กทรอนิกส์ยังคงรักษาการทำงานที่มั่นคง

การออกแบบที่ทนทานช่วยลดความต้องการในการบำรุงรักษาและปรับปรุงความพร้อมของอุปกรณ์ระหว่างการใช้งานภาคสนามในระยะยาว

การควบคุมอัจฉริยะและประสิทธิภาพการกำหนดตำแหน่ง

การใช้งานที่มีประสิทธิภาพขึ้นอยู่กับตำแหน่งที่แม่นยำและการเชื่อมต่อโมดูลที่เชื่อถือได้

โมดูลขับเคลื่อนแต่ละโมดูลรวมแพลตฟอร์มควบคุมอัจฉริยะที่ตรวจสอบสภาพการทำงานและช่วยเหลือผู้ปฏิบัติงานในระหว่างการนำทางและการประกอบ

ระบบให้:

· การตรวจสอบทัศนคติของสะพานแบบเรียลไทม์

· การปรับสมดุลไฮดรอลิกอัตโนมัติ

· การชดเชยระดับน้ำ

· การป้องกันโอเวอร์โหลด

· ฟังก์ชันการวินิจฉัยข้อผิดพลาด

ในระหว่างการทดสอบการวางตำแหน่ง ระบบได้รับความแม่นยำในการจัดตำแหน่งที่ระยะ 5 ซม. ซึ่งช่วยลดเวลาในการปรับด้วยตนเองและปรับปรุงประสิทธิภาพการประกอบ

ตัวเลือกการกำหนดค่าแบบโมดูลาร์

Rapidly Emplaced Bridge ใช้โมดูลขับเคลื่อนที่ได้มาตรฐาน ช่วยให้ลูกค้าสามารถเลือกความยาวสะพานที่เหมาะสมตามความกว้างของน้ำ ข้อกำหนดด้านการจราจร และสภาพการปฏิบัติงาน

การกำหนดค่าแต่ละรายการจะรักษาข้อดีหลักของ:

· การนำทางที่เป็นอิสระ

· การปรับใช้อย่างรวดเร็ว

· การขนส่งที่บรรทุกหนัก

· ความสามารถในการขยายแบบโมดูลาร์

วิธีการแบบโมดูลาร์นี้ช่วยให้องค์กรสามารถขยายขีดความสามารถของสะพานตามความต้องการในการปฏิบัติงานในอนาคตโดยไม่ต้องเปลี่ยนอุปกรณ์ที่มีอยู่

การใช้งานหลัก

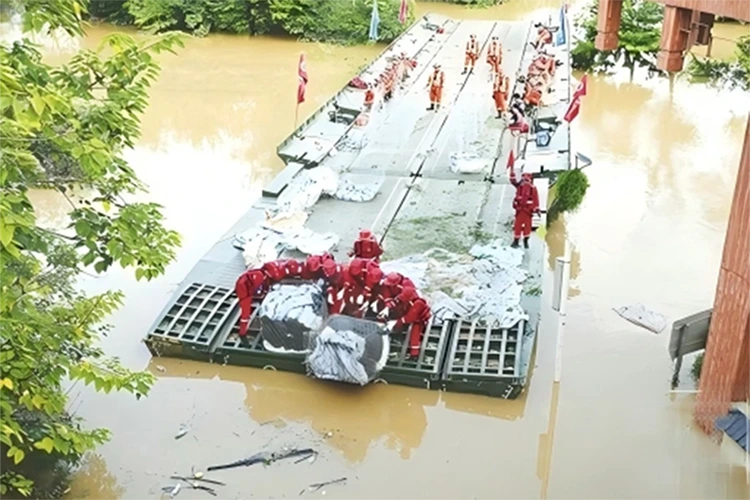

การควบคุมอุทกภัยและการบรรเทาสาธารณภัย

ในช่วงน้ำท่วมและเหตุการณ์สภาพอากาศที่รุนแรง ถนนที่เสียหายและสะพานที่จมอยู่ใต้น้ำอาจทำให้ชุมชนแยกจากกันและทำให้การตอบสนองฉุกเฉินล่าช้า

สะพานโป๊ะขับเคลื่อนแบบโมดูลาร์ให้การเข้าถึงการคมนาคมชั่วคราวสำหรับ:

· ทีมกู้ภัย

· รถฉุกเฉิน

· เวชภัณฑ์

· วัสดุบรรเทา

· อุปกรณ์ทางวิศวกรรม

ความสามารถในการปรับใช้ที่รวดเร็วช่วยฟื้นฟูการเชื่อมโยงการขนส่งในช่วงระยะเวลาการตอบสนองที่สำคัญ

กู้ภัยทางน้ำฉุกเฉิน

ระบบนี้ให้ความสามารถในการข้ามน้ำที่มั่นคงสำหรับปฏิบัติการกู้ภัยในแม่น้ำ อ่างเก็บน้ำ และพื้นที่น้ำท่วม

รองรับ:

· การอพยพบุคลากร

· การขนส่งอุปกรณ์กู้ภัย

· การส่งมอบอุปกรณ์ฉุกเฉิน

· สถานประกอบการการเข้าถึงชั่วคราว

การออกแบบที่ขับเคลื่อนด้วยตัวเองช่วยเพิ่มความคล่องตัวเมื่อเส้นทางการขนส่งแบบเดิมไม่พร้อมใช้งาน

การกู้คืนโครงสร้างพื้นฐาน

หลังจากการพังทลายของสะพาน ถนนเสียหาย หรือภัยพิบัติทางธรรมชาติ การสร้างโครงสร้างพื้นฐานถาวรขึ้นใหม่มักต้องใช้เวลาอย่างมาก

สะพานลอยแบบโมดูลาร์เป็นโซลูชันการขนส่งชั่วคราวในขณะที่มีการซ่อมแซมถาวร

สามารถรองรับ:

· ยานพาหนะก่อสร้าง

· ซ่อมอุปกรณ์

· การขนส่งวัสดุ

· การเคลื่อนไหวของแรงงาน

การสนับสนุนด้านวิศวกรรมทางทะเล

โครงการก่อสร้างทางทะเลมักต้องการระบบการขนส่งชั่วคราวที่ยืดหยุ่น

สะพานสามารถรองรับการดำเนินงานที่เกี่ยวข้องกับ:

· การก่อสร้างท่าเรือ

· โครงการอ่างเก็บน้ำ

· วิศวกรรมนอกชายฝั่ง

· โครงการอนุรักษ์น้ำ

· โครงสร้างพื้นฐานด้านท่อและพลังงาน

การออกแบบแบบแยกส่วนช่วยให้สามารถย้ายตำแหน่งได้ตามความต้องการของโครงการที่เปลี่ยนแปลงไป

การป้องกันพลเรือนและการเคลื่อนย้ายฉุกเฉิน

การผสมผสานระหว่างการใช้งานที่รวดเร็ว การนำทางที่เป็นอิสระ และความสามารถในการบรรทุกหนัก ทำให้ระบบเหมาะสำหรับภารกิจเคลื่อนย้ายฉุกเฉินที่ต้องการความสามารถในการข้ามน้ำที่รวดเร็ว

การใช้งานได้แก่:

· การปฏิบัติการป้องกันพลเรือน

· โลจิสติกส์ฉุกเฉิน

· การสนับสนุนการขนส่งเชิงกลยุทธ์

· ภารกิจกู้ภัยขนาดใหญ่

ทำไมต้องเลือก HAIDING SHIPYARD

การเลือกซัพพลายเออร์สะพานฉุกเฉินต้องการมากกว่าการประเมินข้อมูลจำเพาะของผลิตภัณฑ์ ความสามารถในการผลิต การสนับสนุนด้านวิศวกรรม ความสามารถในการปรับแต่ง และการบริการระยะยาวเป็นปัจจัยที่สำคัญไม่แพ้กัน

HAIDING SHIPYARD เชี่ยวชาญในการพัฒนาและการผลิตอุปกรณ์ทางน้ำแบบโมดูลาร์ โดยนำเสนอโซลูชั่นครบวงจรสำหรับการตอบสนองเหตุฉุกเฉิน การควบคุมน้ำท่วม การกู้คืนการขนส่ง และการใช้งานด้านวิศวกรรมทางทะเล

ตั้งแต่การประดิษฐ์โครงสร้างไปจนถึงการรวมระบบ แต่ละโมดูลบริดจ์จะปฏิบัติตามขั้นตอนการผลิตที่ได้มาตรฐาน เพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอและการทำงานที่เชื่อถือได้

ทีมวิศวกรของเราทำงานร่วมกับลูกค้าเพื่อกำหนดการกำหนดค่าที่เหมาะสมที่สุดโดยพิจารณาจาก:

· ความกว้างของทางน้ำ

· ความสามารถในการรับน้ำหนักที่ต้องการ

· สภาพแวดล้อมการทำงาน

· ข้อกำหนดในการปรับใช้

· เงื่อนไขการขนส่ง

ไม่ว่าลูกค้าจะต้องการโมดูลขับเคลื่อนเดี่ยวหรือระบบสะพานลอยแบบสมบูรณ์ HAIDING SHIPYARD มอบโซลูชั่นที่ใช้งานได้จริงซึ่งออกแบบมาเพื่อความต้องการในการปฏิบัติงานที่แท้จริง

OEM และบริการปรับแต่ง

โปรเจ็กต์ที่ต่างกันต้องการการกำหนดค่าบริดจ์ที่แตกต่างกัน HAIDING SHIPYARD มีตัวเลือกการปรับแต่งเพื่อให้ตรงตามข้อกำหนดการใช้งานเฉพาะ

การควบคุมคุณภาพ

อุปกรณ์ฉุกเฉินที่เชื่อถือได้ต้องมีการควบคุมการผลิตที่เข้มงวด

ระบบบริดจ์โมดูลาร์แต่ละระบบได้รับการตรวจสอบตลอดกระบวนการผลิต ได้แก่:

· การตรวจสอบวัตถุดิบ

· การตรวจสอบการแปรรูปโครงสร้าง

· การตรวจสอบคุณภาพการเชื่อม

· การตรวจสอบการประกอบเครื่องกล

· การทดสอบระบบไฮดรอลิก

· การทดสอบการควบคุมไฟฟ้า

· การทดสอบฟังก์ชันการนำทาง

· การตรวจสอบประสิทธิภาพการโหลด

· การตรวจสอบการทำงานขั้นสุดท้าย

คำถามที่พบบ่อย

สะพานโป๊ะสามารถทำงานโดยไม่มีเรือลากจูงได้หรือไม่?

ใช่. แต่ละโมดูลติดตั้งระบบขับเคลื่อนอิสระ ช่วยให้สามารถนำทาง กำหนดตำแหน่ง และเชื่อมต่อได้อัตโนมัติโดยไม่ต้องใช้อุปกรณ์ลากจูงภายนอก

ใช้เวลานานแค่ไหนในการปรับใช้สะพาน?

เวลาในการปรับใช้ขึ้นอยู่กับความยาวของบริดจ์และสภาพของสถานที่ โดยทั่วไปการกำหนดค่ามาตรฐาน 60 เมตรจะแล้วเสร็จภายใน 10–15 นาทีภายใต้สภาวะที่เหมาะสม

ความยาวสะพานสูงสุดคือเท่าไร?

การออกแบบโมดูลาร์ช่วยให้สามารถกำหนดค่าสะพานได้ไกลเกิน 100 เมตรโดยการเชื่อมต่อโมดูลจ่ายไฟเพิ่มเติม

สะพานสามารถรองรับน้ำหนักได้เท่าใด

โครงสร้างมาตรฐาน 60 เมตรให้ความสามารถในการรับน้ำหนักสูงสุด 60 ตัน

แต่ละโมดูลสามารถทำงานเป็นเรือข้ามฟากได้หรือไม่

ใช่. โมดูลขับเคลื่อนแต่ละโมดูลสามารถทำงานได้อย่างอิสระสำหรับการขนส่งบุคลากรและอุปกรณ์

สะพานสามารถทำงานได้ในสภาพแวดล้อมใดบ้าง

ระบบนี้เหมาะสำหรับแม่น้ำ ทะเลสาบ อ่างเก็บน้ำ ช่องน้ำท่วม และน้ำตื้นชายฝั่ง

รองรับช่วงอุณหภูมิใด?

ช่วงอุณหภูมิในการทำงานอยู่ระหว่าง -30°C ถึง +55°C

สะพานสามารถปรับแต่งได้หรือไม่?

ใช่. HAIDING SHIPYARD ให้การปรับแต่งความยาวสะพาน ข้อกำหนดในการบรรทุก ระบบควบคุม และอุปกรณ์สนับสนุน

คุณให้การสนับสนุนด้านเทคนิคหรือไม่?

ใช่. พร้อมให้คำปรึกษาทางเทคนิค คำแนะนำการใช้งาน การสนับสนุนด้านอะไหล่ และความช่วยเหลือในการบำรุงรักษา

ติดต่ออู่เรือ Haiding

เมื่อเส้นทางการคมนาคมฉุกเฉินหยุดชะงัก อุปกรณ์ข้ามน้ำที่เชื่อถือได้จึงกลายเป็นสิ่งจำเป็นในการฟื้นฟูการเข้าถึงอย่างรวดเร็วและปลอดภัย

HAIDING SHIPYARD นำเสนอโซลูชัน Rapidly Emplaced Bridge ที่ออกแบบมาเพื่อการควบคุมน้ำท่วม การตอบสนองต่อภัยพิบัติ การกู้คืนโครงสร้างพื้นฐาน และการใช้งานด้านวิศวกรรมทางทะเล

ติดต่อทีมวิศวกรของเราเพื่อสอบถามข้อกำหนดทางเทคนิค คำแนะนำในการกำหนดค่า และโซลูชันโครงการที่ปรับแต่งเอง
