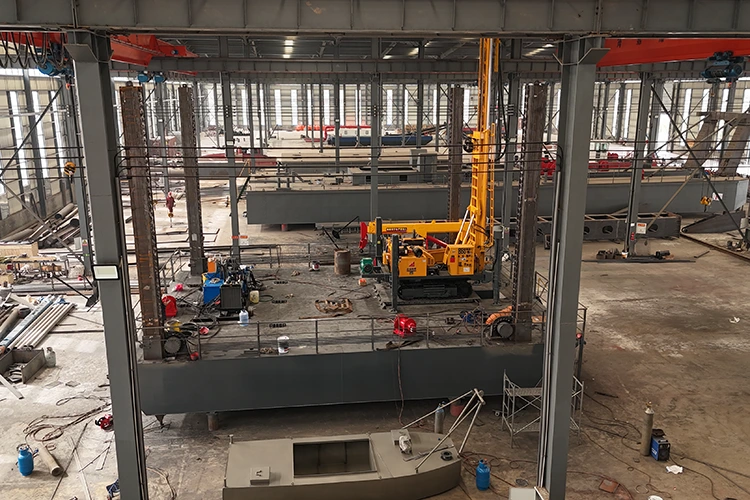

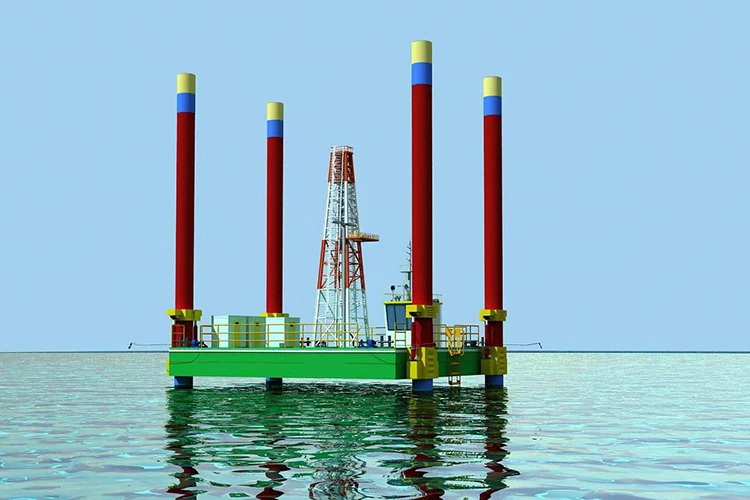

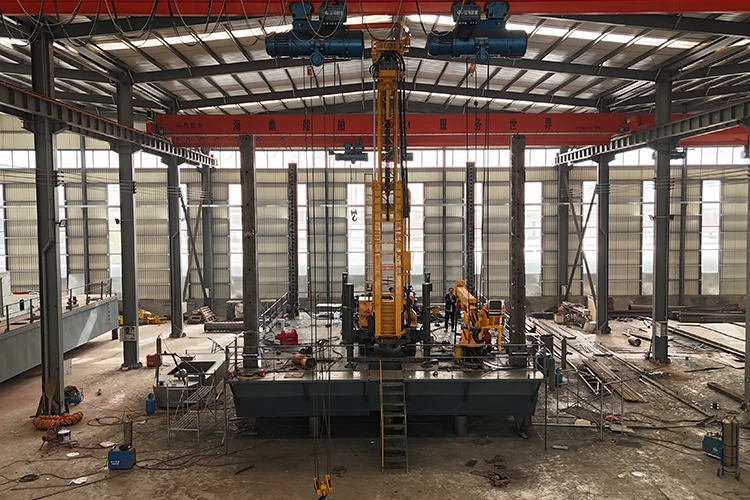

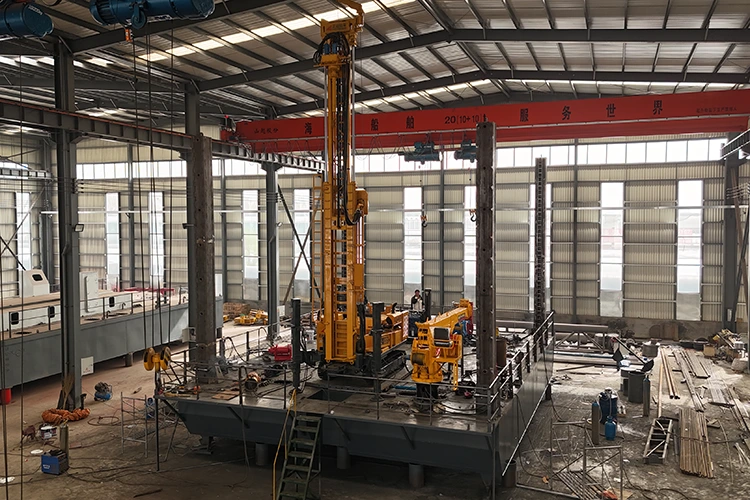

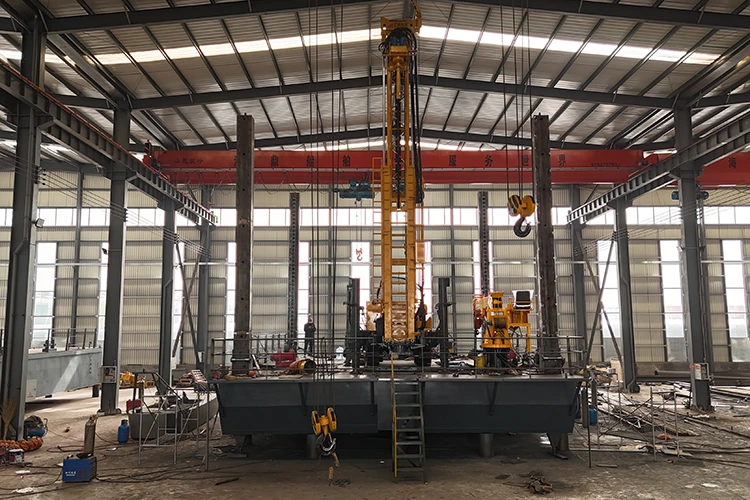

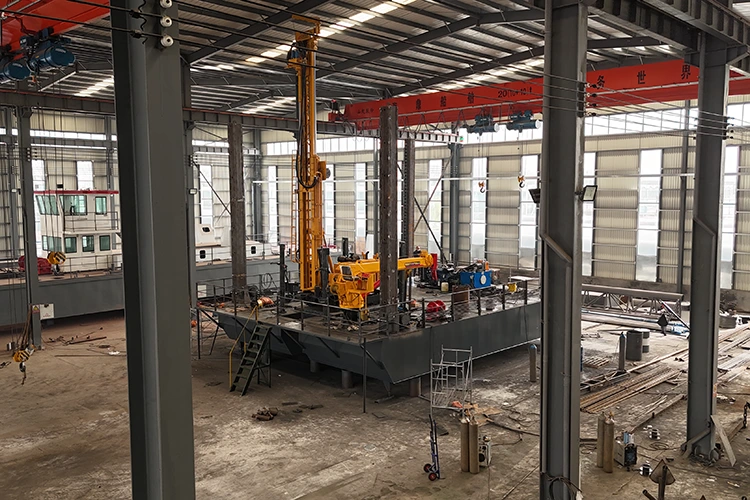

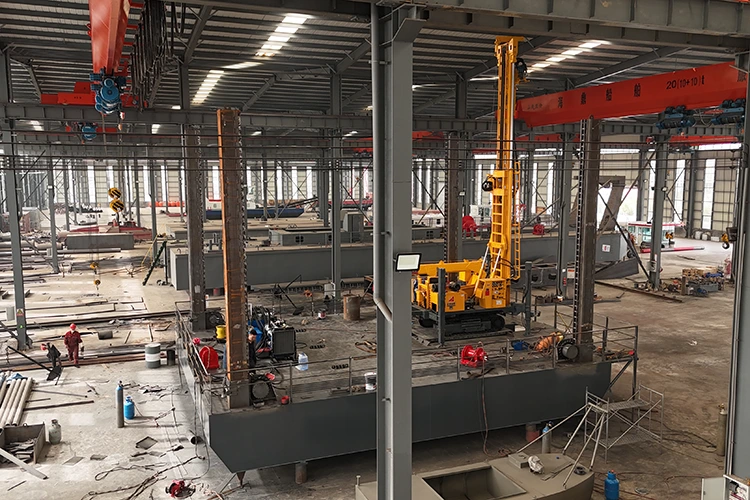

แท่นขุดเจาะ Jack Up

เมื่อคุณเจาะลึกลงไปใต้ก้นทะเล 4,000 ม. การเอียงดาดฟ้า 0.1° อาจทำให้หลุมเจาะของคุณหลุดจากเป้าหมาย 6 ม. HAIDING SHIPYARD จัดหาแท่นขุดเจาะแบบ Jack Up ซึ่งรักษาระดับแท่นไว้ภายใน ±0.05° ผ่านการชดเชยขาไฮดรอลิกแบบเรียลไทม์ โดยจะตอบสนองต่อการเคลื่อนที่ของคลื่นก่อนที่จะส่งผลต่อเชือก พื้นแท่นขุดเจาะมีงานลากยาว 5,000 ม. โต๊ะหมุนขนาด 60 กิโลนิวตันเมตร และปั๊มโคลนขนาด 120 ม. 3/ชม. ทั้งหมดนี้จัดวางไว้เพื่อให้ผู้เจาะยังคงมุ่งเน้นไปที่น้ำหนักต่อบิตและ ROP ไม่ใช่การต่อสู้กับการเคลื่อนไหวของตัวถัง นี่คือแท่นขุดเจาะ ไม่ใช่เรือยก ทุกตัวเลือกการออกแบบเริ่มต้นด้วยหลุมเจาะ

ความโน้มเอียงของแพลตฟอร์มส่งผลต่อการกำหนดเป้าหมายอ่างเก็บน้ำลึกอย่างไร

เครื่องเจาะบนบกใช้ตำแหน่งพื้นผิวคงที่เพื่อให้ได้รับ นอกชายฝั่ง “พื้นแท่นขุดเจาะ” ของคุณตั้งอยู่บนขาที่สามารถตั้งตัว เคลื่อนตัวภายใต้แรงลม หรือตอบสนองต่อการเปลี่ยนแปลงน้ำหนักของชั้นวางท่อ ตัวชี้วัดที่สำคัญจริงๆ ไม่ใช่ความลึกสูงสุด แต่อยู่ที่ความลึกนั้นยังคงอยู่ในโซนการจ่ายเงินมากน้อยเพียงใด

การเอียงที่พื้นผิว 0.1° ทำให้เกิดข้อผิดพลาดของตำแหน่งก้นหลุม >6 ม. ที่ความสูง 3,500 ม. ข้อผิดพลาดนั้นมักจะทำให้ส่วนการผลิตอยู่นอกอ่างเก็บน้ำ ส่งผลให้ต้องเสียเงินหลายล้านและใช้เวลาหลายสัปดาห์ในแท่นขุดเจาะ แม้แต่การแกว่งเล็กน้อยระหว่างการเชื่อมต่อก็อาจทำให้การวางตำแหน่งซีเมนต์ไม่ดีหรือการวางแนวท่อไม่ตรง

ระบบปรับระดับอัตโนมัติของแท่นเจาะ Jack Up (เครื่องวัดความเอียงสามแกน ความแม่นยำ ±0.02°) จะปรับขาแต่ละข้างอย่างต่อเนื่องเพื่อให้พื้นแท่นขุดเจาะอยู่ในพิกัดที่ยอมรับได้ เครื่องมือ MWD ส่งข้อมูลความเบี่ยงเบนและมุมราบไปยังหน้าจอของผู้เจาะทุกๆ 30 วินาที หากเกิดพายุเข้า การชดเชยขาจะตอบสนองก่อนที่ MWD จะบันทึกการเปลี่ยนแปลง ดังนั้น ทางเดินของบ่อจะยังคงราบรื่น การควบคุมแบบวงปิดนี้เป็นสาเหตุที่ทำให้บ่อที่เจาะจากยูนิตนี้แสดงค่าเบี่ยงเบนในแนวดิ่งต่ำกว่า 0.5‰ อย่างสม่ำเสมอ แม้ว่าจะผ่านเครื่องเจาะแข็งที่ฝังอยู่ซึ่งมีแนวโน้มที่จะผลักดอกสว่านออกนอกเส้นทางก็ตาม

เพิ่มประสิทธิภาพการไหลเวียนของโคลนและการกำจัดของแข็งในบ่อน้ำลึก

การสูบน้ำแรงดันสูง:ปั๊มคู่ 120 ลบ.ม./ชม. (ทำงาน 1 เครื่อง และสแตนด์บาย 1 เครื่อง) รักษาแรงดัน >35 MPa เพื่อยกการตัดจากสายเจาะ 5,000 ม. โดยไม่กัดกร่อนหลุมเจาะ

การควบคุมของแข็ง 4 ขั้นตอน:รถไฟแบบหลายขั้นตอน ได้แก่ เครื่องเขย่า เครื่องกำจัดตะกอน และเครื่องหมุนเหวี่ยง สามารถขจัดของแข็งที่เจาะได้จนถึงขนาด 5-7 ไมครอน

การควบคุม ECD และรีโอโลยี:เครื่องหมุนเหวี่ยงบายพาสและถังผสมที่มีแรงเฉือนสูงช่วยให้สามารถปรับโคลนแบบเรียลไทม์ระหว่างการเชื่อมต่อ ป้องกัน ECD ที่พุ่งสูงขึ้นและการสูญเสียของเหลวในหินดินดานที่มีแรงดันเกิน

แท็งก์คู่และการบำรุงรักษา: ถังกวนโดยเฉพาะช่วยให้โคลนที่มีน้ำและน้ำมันเป็นเนื้อเดียวกัน วาล์วเหนือศีรษะที่เข้าถึงได้จะช่วยลดเวลาการทำความสะอาด โดยรักษา ROP รายวันไว้ที่ 200–300 ม. ในหินอ่อน และ 80–100 ม. ในรูปแบบที่มีฤทธิ์กัดกร่อน

Spud Legs ที่เข้าใจถึงความแปรปรวนของก้นทะเล

สภาพก้นทะเลนอกชายฝั่งแตกต่างกันไปตามโซนปฏิบัติการ ตั้งแต่ดินเหนียวแข็งในทะเลเหนือและทรายหลุดร่อนนอกแอฟริกาตะวันตก ไปจนถึงตะกอนที่อ่อนนุ่มและอัดตัวได้ในอ่าว Bohai การจัดการชั้นบนที่อ่อนนุ่มและพายุกะทันหันโดยไม่เสี่ยงต่อความเสียหายของแพลตฟอร์มนั้นขึ้นอยู่กับตัวเลือกการออกแบบโครงสร้างสี่แบบ:

รูปทรงขาโครง: ขาโครงโครงแบบตัดขวางสี่ขา (เส้นผ่านศูนย์กลาง 2.0–2.5 ม. ความยาวตั้งแต่ 30 ถึง 150 ม.) ให้ความแข็งแกร่งของโครงสร้างที่จำเป็นสำหรับความลึกของน้ำที่แตกต่างกันและการกระจายน้ำหนักของก้นทะเล

การป้องกันการเจาะทะลุ: กระป๋องสปั๊ดขยายได้พร้อมพื้นที่สัมผัส ≥80 ตร.ม. กระจายน้ำหนักล่วงหน้าให้เท่าๆ กัน ฐานขนาดใหญ่นี้ป้องกันการเจาะทะลุ—การเจาะขาอย่างกะทันหันซึ่งสามารถเอียงตัวถังและบรรทุกอุปกรณ์แม่แรงเกิน—และสามารถขยายให้กว้างขึ้นได้อีกตามรายงานทางธรณีเทคนิคของไซต์งาน

โลหะวิทยาของแร็คที่แข็งตัว: แร็คขาใช้เหล็กทางทะเล CCSB ที่ผ่านการอบแล้วและอบคืนตัว ซึ่งชุบแข็งที่ ≥200 HB ทำให้ฟันเฟืองมีอายุการใช้งาน 25 ปี ทนต่อความล้าแบบวนรอบและการกัดกร่อนจากความเครียดจากน้ำเค็ม

พารามิเตอร์การอยู่รอดของพายุ: ความเร็วในการยกน้ำหนักเต็มที่ 0.2–0.4 ม./นาที ช่วยให้สามารถยกดาดฟ้าได้อย่างรวดเร็วเพื่อเคลียร์พายุที่เข้ามา เมื่อรวมกับความต้านทานลมระดับ 12 และความทนทานต่อคลื่นสูง 6 เมตร แท่นขุดเจาะแบบแจ็คอัพจะล็อคอยู่กับตำแหน่งผ่านสภาวะทะเลมรสุมที่บังคับให้เรือลอยน้ำต้องตัดการเชื่อมต่อ

ทำไม 6 ส่วนถึงเอาชนะฮัลล์ขนาดยักษ์ตัวเดียวได้?

แท่นขุดเจาะแบบแจ็คอัพแบบดั้งเดิมต้องใช้ระยะเฉพาะและการลากจูงของหนัก แท่นขุดเจาะ Jack Up นี้แบ่งออกเป็น 6 ถึง 8 โมดูล – ดาดฟ้าหลัก ส่วนขา โมดูลเจาะ – แต่ละส่วน ≤120 ตัน แนวทางดังกล่าวนำมาซึ่งประโยชน์เชิงปฏิบัติหลายประการ:

• โมดูลเดินทางโดยรถบรรทุก ราง หรือเรือพื้นเรียบมาตรฐานไปยังท่าเรือใดๆ ที่มีเครนขนาด 150 ตัน

• การประกอบถึงที่ใช้เวลา 10-15 วันโดยใช้เครนลอยน้ำและการเชื่อมต่อหน้าแปลนแบบสลักเกลียว (ไม่มีการเชื่อมสนามบนโครงสร้างหลัก)

• สำหรับแคมเปญหลายหลุม คุณสามารถให้แท่นแรกเจาะในขณะที่แท่นที่สองประกอบอยู่ใกล้ๆ ได้

• ส่วนต่างๆ สามารถใช้แทนกันได้อย่างสมบูรณ์ โดยสามารถเปลี่ยนขาที่เสียหายได้โดยไม่ต้องรื้อแพลตฟอร์มทั้งหมด ซึ่งช่วยลดเวลาหยุดทำงานและยืดอายุการใช้งาน

การเลือกใช้วัสดุ: ไม่ใช่แค่เหล็ก แต่เป็นเหล็กที่ใช่

โครงสร้างหลักใช้แผ่นเหล็กสำหรับเดินทะเล CCSB (ผลผลิต ≥235MPa) ที่มีความหนาของลำแสงหลักตั้งแต่ 50 มม. ขึ้นไป พื้นที่ดาดฟ้าที่ต้องรับน้ำหนักของถังโคลนหนักและเคสจะได้รับรุ่นดัดแปลงที่ทนทานต่อการสึกหรอ ซึ่งต้านทานการเสียดสีพื้นผิวจากการหยิบจับท่อ

การป้องกันใต้น้ำได้รับการออกแบบมาเพื่ออายุการใช้งานภาคสนามที่ยาวนาน การเคลือบหนาในทะเลลึกบวกกับระบบแซคริฟิเชียลแอโนดให้การป้องกันการกัดกร่อนนาน 15 ปี ซึ่งตรงกับรอบการพัฒนาภาคสนามทั่วไป

มีความทนทานต่ออุณหภูมิต่ำในตัว: เพลต CCSB ส่งพลังงานกระแทก ≥27J ที่ –20°C ทำให้สามารถเจาะได้ตลอดทั้งปีในละติจูดเหนือ (เช่น ฤดูหนาวป๋อไห่) ระบบโคลนประกอบด้วยฉนวนและการทำความร้อนติดตามเพื่อรักษาความหนืดแม้ว่าอุณหภูมิโดยรอบจะลดลงต่ำกว่าจุดเยือกแข็ง ดังนั้นคุณจึงไม่ถูกบังคับให้ระงับการทำงานในช่วงเดือนที่หนาวที่สุด

พารามิเตอร์ทางเทคนิคโดยละเอียด

สถานการณ์การใช้งาน

หลุมสำรวจในแอ่งชายแดน – ทะเลจีนใต้ / ทะเลจีนตะวันออก ระดับน้ำลึก 50–100 ม. เจาะลึกถึง 5,000 ม. เพื่อทดสอบแหล่งคาร์บอเนตหรือแหล่งน้ำขุ่น บันทึก MWD และโคลนแบบเรียลไทม์ระบุโซนการจ่ายเงิน ลดการวิ่งผ่านสาย และลดเวลาการประเมินลง 30%

หลุมพัฒนาในพื้นที่โตเต็มที่ – อ่าวป๋อไห่ / อ่าวเป่ยปู้ ความลึก 10–50 ม. การขุดเจาะตามทิศทางเพื่อครอบคลุมบล็อกรอยเลื่อนหลายจุดจากที่เดียว แพลตฟอร์มดังกล่าวมอบประสิทธิภาพที่เพิ่มขึ้น 25% เมื่อเทียบกับการออกแบบรุ่นเก่า – การสะดุดเร็วขึ้น (การเชื่อมต่อต่ำกว่า 2 นาที) และการจัดการท่อแบบอัตโนมัติช่วยลดการใช้แรงงานคน

การปฏิบัติงานยกเครื่องและกลับเข้าใหม่ – ปั้นจั่นขนาดใหญ่และโครงสร้างฐานรองรับน้ำหนักที่หนักกว่าสำหรับการกู้คืนท่อและเครื่องมือตกปลา ช่วยลดความจำเป็นในการใช้เรือควบคุมการทำงานแยกต่างหาก

การดัดแปลงทางวิศวกรรมและระบบสนับสนุนตลอดชีวิต

การปรับแต่งฮาร์ดแวร์แพลตฟอร์มให้เหมาะกับความท้าทายของไซต์งานเฉพาะและการรักษาความพร้อมในการปฏิบัติงานจำเป็นต้องมีการปรับเปลี่ยนโครงสร้างแบบกำหนดเป้าหมายและการสนับสนุนภาคสนามทั่วโลก:

การปรับแต่งโครงสร้าง

ความยาวขา (สูงสุด 150 ม.) สปั๊ดสัมผัสพื้นที่ได้ (≥80 ตร.ม.) และความสามารถในการยกเครนได้รับการออกแบบทางวิศวกรรมเพื่อให้ตรงกับความลึกของน้ำเฉพาะไซต์ โปรไฟล์การรองรับดิน และข้อกำหนดในการยกของหนัก

แพ็คเกจสภาพแวดล้อมที่รุนแรง

การปรับปรุงเพิ่มเติมในสภาพอากาศเย็นจะรวมน้ำมันไฮดรอลิกอุณหภูมิต่ำ ถังที่หุ้มฉนวน และรางโคลนที่ให้ความร้อนแบบติดตามสำหรับสภาวะต่ำกว่าศูนย์ แพ็คเกจอุณหภูมิสูง ความดันสูง (HTHP) เพิ่มสแต็คเสริมการป้องกันการระเบิด (BOP) และท่อร่วมหายใจ/ทำลาย 70 MPa รอง

โลจิสติกส์ระดับโลกและบริการนอกสถานที่

ศูนย์กลางอะไหล่ระดับภูมิภาคในรอตเตอร์ดัม สิงคโปร์ และฮูสตัน จัดเก็บส่วนประกอบที่มีการสึกหรอสูงเพื่อการจัดส่งที่รวดเร็ว โดยได้รับการสนับสนุนจากการจัดส่งทางวิศวกรรมถึงสถานที่ภายใน 48 ชั่วโมงไปยังแอ่งนอกชายฝั่งที่สำคัญ

ความพร้อมในการปฏิบัติงาน

ระบบการวัดและส่งข้อมูลทางไกลให้การตรวจสอบระยะไกลแบบเรียลไทม์ของการเอียงตัวถังและการยกแม่แรง จับคู่กับการฝึกอบรมลูกเรือล่วงหน้าที่มีโครงสร้างเพื่อให้มั่นใจในความปลอดภัยในการปฏิบัติงานตั้งแต่วันแรก

คำถามที่พบบ่อย

ถาม: Jack Up Drilling Platform จัดการกับการเจาะตามทิศทางอย่างไรเมื่อก้นทะเลไม่เรียบ?

ตอบ: เราตรวจสอบรายงานธรณีเทคนิคของไซต์งานและปรับลำดับการโหลดล่วงหน้าเพื่อหลีกเลี่ยงการทรุดตัวที่ไม่สม่ำเสมอ กระป๋องสปั๊ดขนาดใหญ่กระจายแรงกด และการดันเฟืองท้ายสามารถชดเชยความลาดเอียงของก้นทะเลก่อนที่จะเริ่มการขุดเจาะ

ถาม: จะเกิดอะไรขึ้นหากปั๊มโคลนทำงานล้มเหลวขณะเจาะส่วนสำคัญ

ตอบ: ปั๊มสำรองที่เหมือนกันเชื่อมต่อผ่านวาล์วร่วม – การเปลี่ยนใช้เวลา <10 นาที เรามีสต๊อกอะไหล่ซับใน ลูกสูบ และวาล์วไว้บนรถ และมีกำหนดการตรวจสอบปั๊มทุกเดือนเพื่อป้องกันความล้มเหลวกะทันหัน

ถาม: แพลตฟอร์มสามารถทำงานโดยมีลูกเรือลดลงเป็นระยะเวลานานได้หรือไม่

ตอบ: ระบบอัตโนมัติครอบคลุมงานวาดแบบ โต๊ะหมุน และพารามิเตอร์ปั๊มโคลน ช่วยให้ผู้เจาะหนึ่งคนและผู้ช่วยเหลือหนึ่งคนจัดการการเจาะตามปกติได้ สำหรับการเดินทางและการวิ่งในท่อ เราแนะนำให้ใช้ทีมงานมาตรฐาน แต่รูปแบบลดการจัดการแบบแมนนวล ทำให้การปฏิบัติงานมีประสิทธิภาพด้วยบุคลากร 20–25 คน

ถาม: รับประกันการควบคุมอย่างดีในโซนแรงดันสูงและลึกได้อย่างไร

ตอบ: ระบบควบคุมหลุมไม่ขึ้นอยู่กับระบบไฮดรอลิกของแท่น โดยมีตัวสะสมเฉพาะและสแต็ค BOP คู่ (วงแหวนและแรม) ท่อร่วมสำลักได้รับการจัดอันดับที่ 70MPa พร้อมแอคชูเอเตอร์ที่ไม่ปลอดภัย การทดสอบแรงดันเต็มจะดำเนินการหลังจากการพรีโหลดขาแต่ละข้าง และขั้นตอนฉุกเฉินของเราเป็นไปตามแนวทางการยกขึ้นของน้ำลึก IADC
